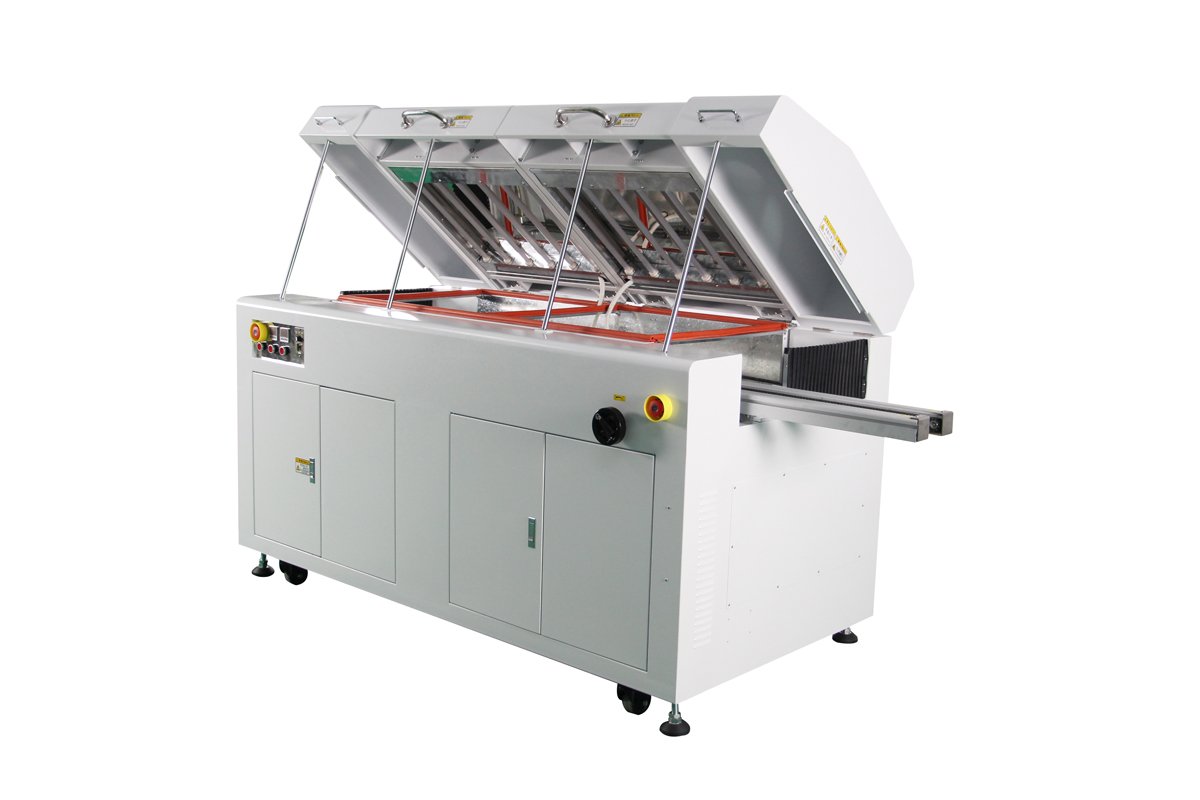

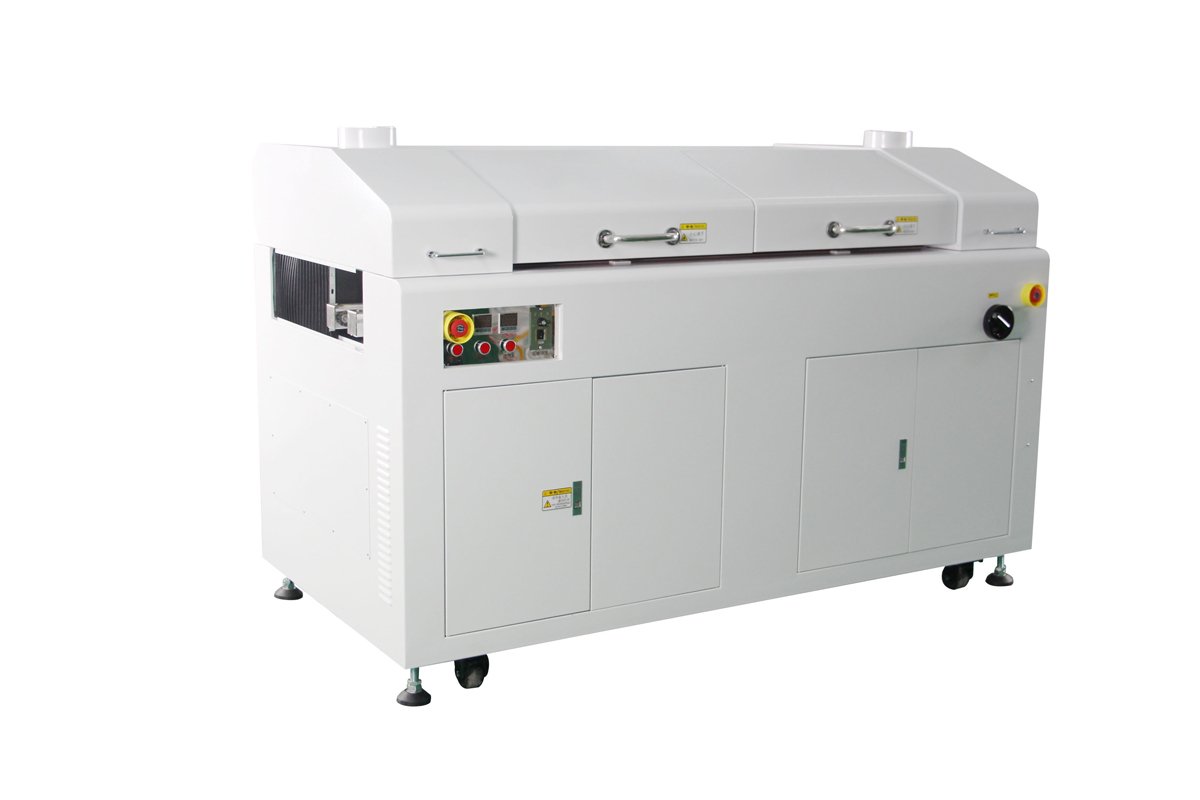

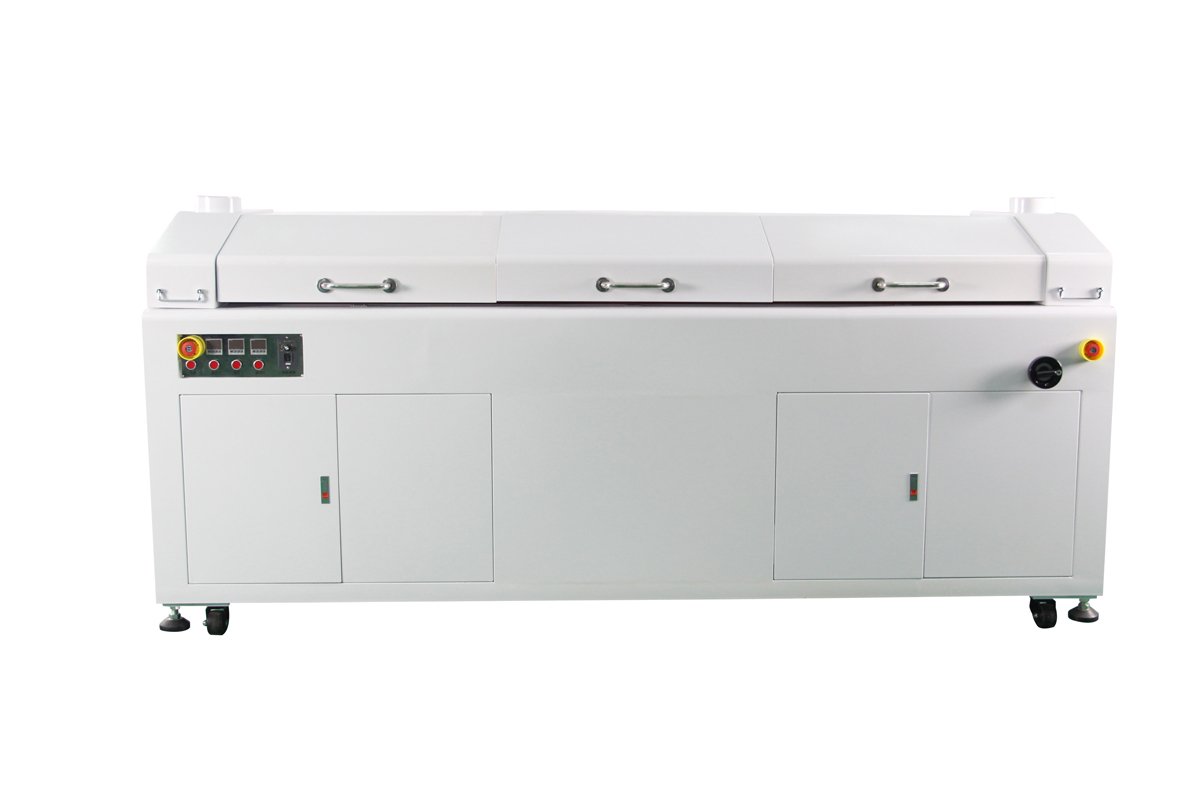

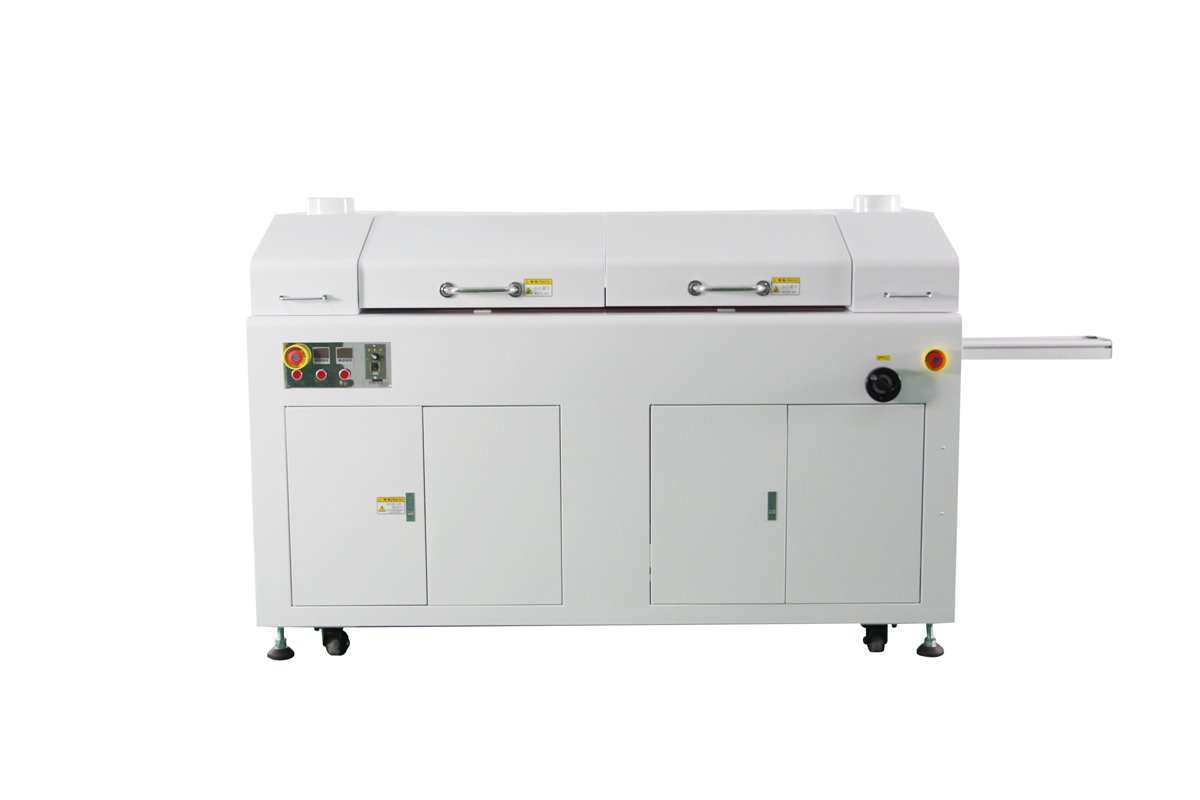

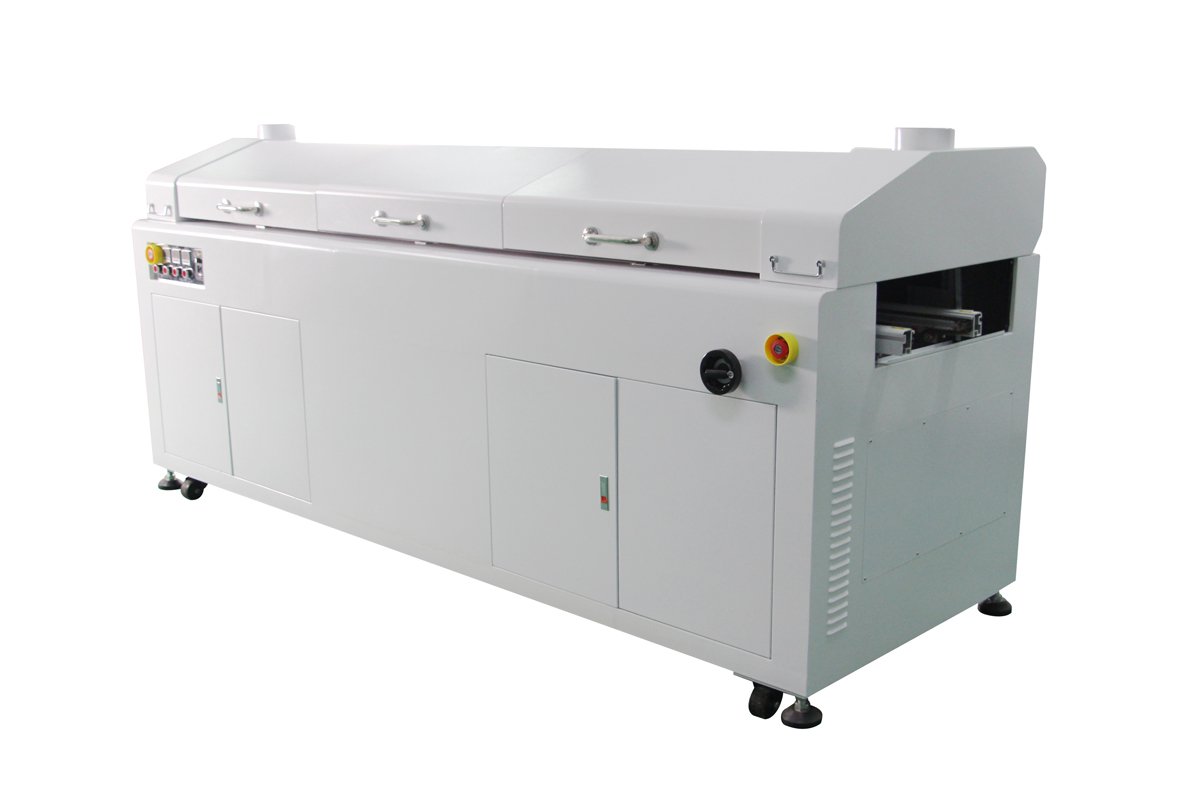

卧式热固炉
型号：卧式热固炉
主要应用于烘烤有化学性气体及食品加工行业的预烘烤物品、基板应力的去除、油墨的固化、漆膜的烘干等。广泛使用于电子、电机、通讯、电镀、塑料、五金化工、食品、印刷、制药、PC板、粉体、含浸、喷涂、玻璃、陶瓷、木器建材等的精密烘烤、烘干、回火、预热、定型、加工工艺等。
产品概况
规格参数表
产品尺寸图
产品特点与优势
Product Features and Advantages
l 加热区数量可多样组合(热风/红外)，确保满足工艺需求。
l 出入口强制抽风系统，使炉内有害气体随废气回收系统排出。
l 导轨可单/多段设计，保证导轨热伸缩，确保导轨平行度。
l 传输结构多种可选，满足不同产品需求（单轨，纯网带，网带加导轨）
l
热力分析图
Temperature diagram
规格参数
Indystry Application
产品型号 | G200 | G300 |
类型 | 在线式 | |
加热数量 | 12组红外灯管 | 18组红外灯管 |
控制方式 | 欧姆龙温控表 | |
开盖方式 | 手动 | |
元件最大高度 | 上下80mm | |
最大过板宽度 | 450mm | |
传输方向 | L→R（R→L）可选 | |
调宽范围 | 50-450mm | |
轨道承重（含夹具） | 5.8kg | |
导轨固定方式 | 前 | |
运输带高度 | 900±20mm | |
温度分布偏差 | ±5°C（产品不同有差异） | |
运输带速度 | 700-2000mm/min | |
升温时间 | 3min | |
正常工作时功率 | 2KW | 3KW |
总功率 | 8KW | 12KW |
电源 | 5线3相380V | |
重量 | 250KG | 350KG |
外形尺寸 | 2000*1000*1400 | 3000*1000*1400 |
选配项：PLC+触摸屏，带接驳信号 | ||
